Фидуциальные метки вместо классических штрихкодов
Общий
В статье представлен аналитический обзор фидуциальных маркеров как альтернативы классическим штрихкодам в системах технического зрения. Проведен сравнительный анализ популярных стандартов, описаны их сильные стороны, ограничения и специфика применения в задачах.
6 мин
Доступно для:
Специалист
статья
Фидуциальная метка - в классическом понимании это контрольный знак (метка или ориентир) на объекте, который используется измерительными приборами или системами компьютерного зрения в качестве точки отсчета.
В рамках данной статьи мы будем подразумевать конкретный вид визуальных фидуциальных (опорных) меток - AprilTag. Данные метки представляют собой двумерные матричные маркеры (внешне похожие на упрощенные QR-коды), которые разработаны для решения задач компьютерного зрения, робототехники и дополненной реальности.
На первый взгляд может показаться, что фидуциальная метка — это просто разновидность промышленного штрихкода или QR-кода, ведь их оба считывает камера. Но на самом деле у них принципиально разные задачи.
Сравнение товарных штрихкодов с AprilTag
| Критерий сравнения | 📦 Товарный штрихкод (1D/2D) | 🤖 AprilTag (Визуальный маркер) |
|---|---|---|
| Что это такое? | Графический шифр для хранения информации (артикул, ссылка, серийный номер). | Визуальная фидуциальная метка для систем машинного зрения и робототехники. |
| Объем данных | От десятков цифр (в линейном коде) до килобайт текста (в QR-коде). | Минимальный (обычно от 4 до 12 бит). Внутри зашит только один короткий числовой ID (например, «Маркер №5»). |
| Работа в сложных условиях | Низкая отказоустойчивость. Если код сильно смят, перекрыт или бликует. | Экстремальная надежность. Распознается при низком разрешении камеры, плохом освещении и сильном развороте. |
| Типичные сферы применения | Супермаркеты, логистические склады, учет инвентаря на предприятиях. | Беспилотники, складские роботы, дополненная реальность (AR), калибровка камер. |
Что это такое?
#1
📦 Товарный штрихкод (1D/2D):
Графический шифр для хранения информации (артикул, ссылка, серийный номер).
🤖 AprilTag (Визуальный маркер):
Визуальная фидуциальная метка для систем машинного зрения и робототехники.
Объем данных
#2
📦 Товарный штрихкод (1D/2D):
От десятков цифр (в линейном коде) до килобайт текста (в QR-коде).
🤖 AprilTag (Визуальный маркер):
Минимальный (обычно от 4 до 12 бит). Внутри зашит только один короткий числовой ID (например, «Маркер №5»).
Работа в сложных условиях
#3
📦 Товарный штрихкод (1D/2D):
Низкая отказоустойчивость. Если код сильно смят, перекрыт или бликует.
🤖 AprilTag (Визуальный маркер):
Экстремальная надежность. Распознается при низком разрешении камеры, плохом освещении и сильном развороте.
Типичные сферы применения
#4
📦 Товарный штрихкод (1D/2D):
Супермаркеты, логистические склады, учет инвентаря на предприятиях.
🤖 AprilTag (Визуальный маркер):
Беспилотники, складские роботы, дополненная реальность (AR), калибровка камер.
Суть различий — в том, как алгоритмы обрабатывают данные:
- Штрихкод для товаров рассчитан на плотную упаковку информации. Чтобы считать, например, протяжённый штрихкод, сканирующему устройству — будь то камера смартфона или кассовый сканер — нужно безошибочно выделить каждый элемент: полоску или пиксель. Отсюда высокие требования к чёткости и детализации.
- AprilTag устроен заметно проще: это комбинация крупных чёрно‑белых квадратов. Алгоритму не нужно расшифровывать объёмный текст — ему достаточно надёжно зафиксировать четыре угла рамки.
Сравнительная таблица меток (технологий идентификации)
| Технология | Тип / Принцип работы | Дальность считывания | Устойчивость к углам | Работа при плохом свете | Поддержка ТСД | Главное назначение и специфика |
|---|---|---|---|---|---|---|
| ArUco / AprilTag | Фидуциальный маркер (2D) | Очень высокая (до 15–20 м при крупных «пикселях») | Исключительная (распознается под острыми углами, вычисляет 3D-координаты) | Высокая (за счет крупных контрастных квадратов) | ❌ Нет (требует обычную фотокамеру и кастомный софт на OpenCV) | Навигация роботов, БПЛА, трекинг объектов в пространстве. |
| DataMatrix | Двумерный штрихкод (2D матричный) | Высокая (до 15 м на ТСД с Long-Range сканером) | Хорошая (считывается в большом диапазоне углов) | Высокая (коррекция ошибок Reed-Solomon восстанавливает до 30% повреждений) | Полная (стандарт для маркировки «Честный Знак», лекарств) | Промышленная маркировка мелких деталей, логистика, жесткие условия. Самый компактный. |
| QR-код | Двумерный штрихкод (2D матричный) | Средняя (обычно до 3–5 метров) | Хорошая (благодаря трем угловым квадратам-мишеням) | Высокая (уровень коррекции настраивается до 30%) | Полная (поддерживается всеми современными 2D-сканерами) | Ссылки, платежи (СБП), потребительская маркировка. Хуже переносит углы, чем ArUco. |
| PDF417 | Двумерный штрихкод (2D составной) | Низкая (до 1–2 метров) | Слабая (критичен наклон линии сканирования к строкам кода) | Средняя (из-за высокой плотности мелких штрихов) | Полная (классический стандарт для документов) | Акцизные марки алкоголя, паспорта, авиабилеты. Вмещает много текста, но сложен для оптики. |
| EAN-13 | Линейный штрихкод (1D) | Низкая (до 0.5 – 1 метра) | Очень слабая (луч сканера должен пересечь все штрихи строго поперек) | Низкая (грязь или царапина поперек линии «убивает» код) | Максимальная (читается даже самыми дешевыми 1D-сканерами) | Розничная торговля, маркировка товаров на кассе. Кодирует только 13 цифр. |
| RFID | Радиочастотная идентификация. Без использования компьютерного зрения. | Максимальная (UHF-метки читаются до 10–15 метров) | Идеальная (прямая видимость вообще не нужна, считывается через стены/коробки) | Абсолютная (свет, грязь и краска не влияют на радиосигнал) | Требуются специальные ТСД с RFID-антенной | Учет ОС, автоматизация складов, инвентаризация целых паллет за 1 секунду. |
ArUco / AprilTag
#1
Тип / Принцип работы:
Фидуциальный маркер (2D)
Дальность считывания:
Очень высокая (до 15–20 м при крупных «пикселях»)
Устойчивость к углам:
Исключительная (распознается под острыми углами, вычисляет 3D-координаты)
Работа при плохом свете:
Высокая (за счет крупных контрастных квадратов)
Поддержка ТСД:
❌ Нет (требует обычную фотокамеру и кастомный софт на OpenCV)
Главное назначение и специфика:
Навигация роботов, БПЛА, трекинг объектов в пространстве.
DataMatrix
#2
Тип / Принцип работы:
Двумерный штрихкод (2D матричный)
Дальность считывания:
Высокая (до 15 м на ТСД с Long-Range сканером)
Устойчивость к углам:
Хорошая (считывается в большом диапазоне углов)
Работа при плохом свете:
Высокая (коррекция ошибок Reed-Solomon восстанавливает до 30% повреждений)
Поддержка ТСД:
Полная (стандарт для маркировки «Честный Знак», лекарств)
Главное назначение и специфика:
Промышленная маркировка мелких деталей, логистика, жесткие условия. Самый компактный.
QR-код
#3
Тип / Принцип работы:
Двумерный штрихкод (2D матричный)
Дальность считывания:
Средняя (обычно до 3–5 метров)
Устойчивость к углам:
Хорошая (благодаря трем угловым квадратам-мишеням)
Работа при плохом свете:
Высокая (уровень коррекции настраивается до 30%)
Поддержка ТСД:
Полная (поддерживается всеми современными 2D-сканерами)
Главное назначение и специфика:
Ссылки, платежи (СБП), потребительская маркировка. Хуже переносит углы, чем ArUco.
PDF417
#4
Тип / Принцип работы:
Двумерный штрихкод (2D составной)
Дальность считывания:
Низкая (до 1–2 метров)
Устойчивость к углам:
Слабая (критичен наклон линии сканирования к строкам кода)
Работа при плохом свете:
Средняя (из-за высокой плотности мелких штрихов)
Поддержка ТСД:
Полная (классический стандарт для документов)
Главное назначение и специфика:
Акцизные марки алкоголя, паспорта, авиабилеты. Вмещает много текста, но сложен для оптики.
EAN-13
#5
Тип / Принцип работы:
Линейный штрихкод (1D)
Дальность считывания:
Низкая (до 0.5 – 1 метра)
Устойчивость к углам:
Очень слабая (луч сканера должен пересечь все штрихи строго поперек)
Работа при плохом свете:
Низкая (грязь или царапина поперек линии «убивает» код)
Поддержка ТСД:
Максимальная (читается даже самыми дешевыми 1D-сканерами)
Главное назначение и специфика:
Розничная торговля, маркировка товаров на кассе. Кодирует только 13 цифр.
RFID
#6
Тип / Принцип работы:
Радиочастотная идентификация. Без использования компьютерного зрения.
Дальность считывания:
Максимальная (UHF-метки читаются до 10–15 метров)
Устойчивость к углам:
Идеальная (прямая видимость вообще не нужна, считывается через стены/коробки)
Работа при плохом свете:
Абсолютная (свет, грязь и краска не влияют на радиосигнал)
Поддержка ТСД:
Требуются специальные ТСД с RFID-антенной
Главное назначение и специфика:
Учет ОС, автоматизация складов, инвентаризация целых паллет за 1 секунду.
Образцы внешних меток
Внешний вид EAN-13
Внешний вид PDF417
Внешний вид QR
Внешний вид DataMatrix
Внешний вид AprilTag

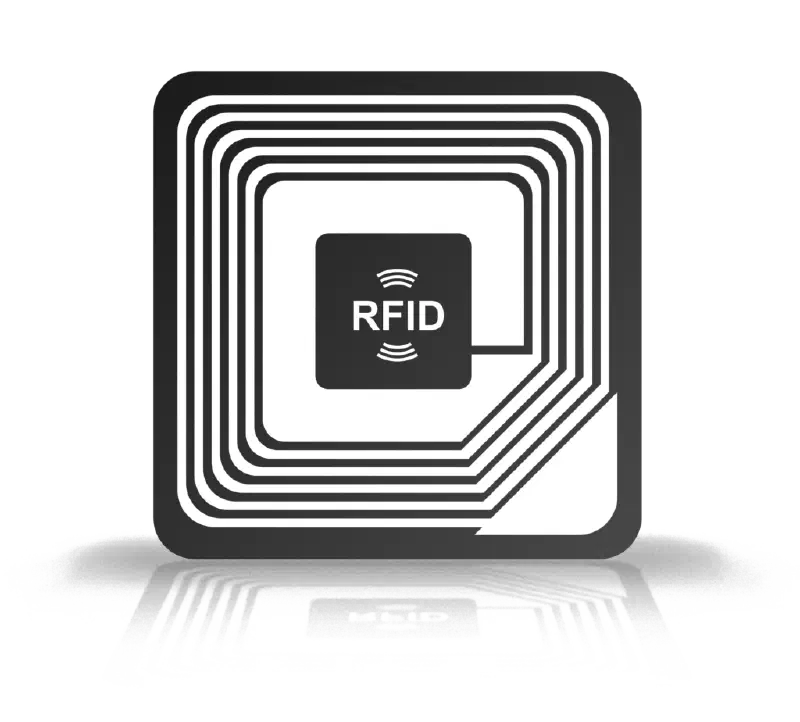

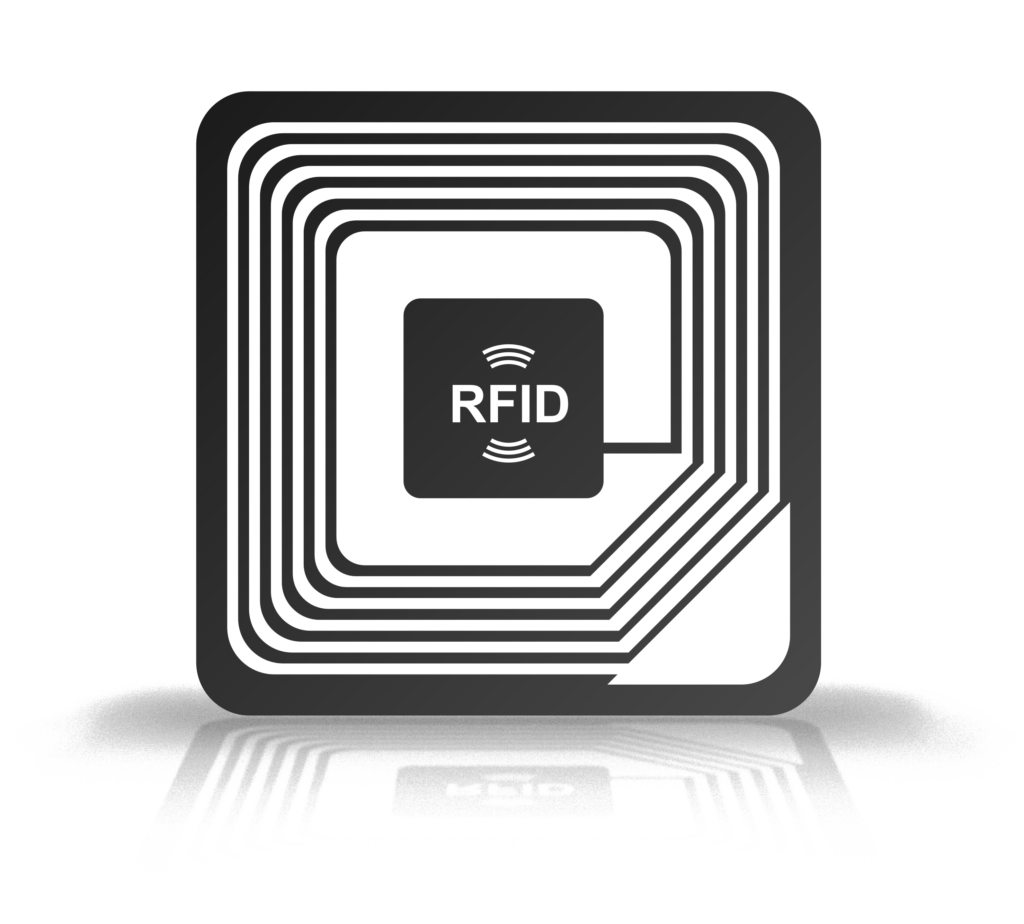

Внешний вид RFID
Основные выводы
- Если нужно готовое промышленное решение (без написания кода): Выбирайте DataMatrix. Если распечатать его крупным (например, 10×10 см или больше) на матовой поверхности и использовать ТСД Urovo/АТОЛ с дальнобойным фокусом (Long-Range модуль), вы получите гарантированное чтение с большого расстояния под углами и в полумраке, используя стандартное складское ПО. Также можно рассмотреть Aztec Code - это двумерный штрихкод, который, как и ArUco, имеет по центру характерный квадратный «мишень-ориентир». Он изначально создавался для легкого считывания под большими углами и при плохом качестве печати (его используют,например, на билетах). Большинство 2D-сканеров АТОЛ и Urovo поддерживают его на аппаратном уровне.
- Если критичен сквозной учет без прямой видимости: Переходите на RFID (UHF). ТСД со специальной «пистолетной» RFID-насадкой сможет считывать сотни меток одновременно, даже если они повернуты спиной, заляпаны грязью или находятся внутри картонных коробок. Однако, обычные UHF-метки плохо читаются на металлических поверхностях или бутылках с водой.
- Если нужна точная локализация в пространстве (робототехника): Только ArUco / AprilTag. Ни один из штрихкодов, рассмотренных выше, не умеет с высокой точностью передавать матрицу трансформации (поворот объекта по трем осям в градусах относительно камеры), для этого они не проектировались.
